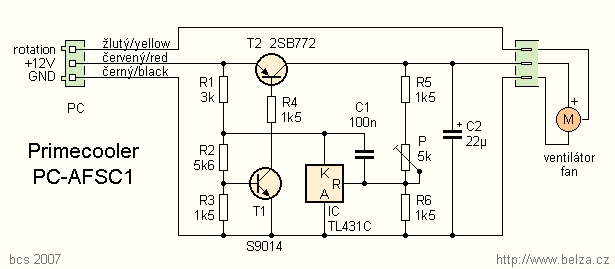

Obr. 1. Originální zapojení regulátoru. Trimren se nastavuje výstupní napětí od 5 do 12 V
Fig. 1. Original controller schematic. Variable resistor P adjust output voltage between 5 and 12 V
Adding NTC thermistor to fix speed controller you get temperature-based variable fan speed controller
Kamarád mě požádal, abych zkusil, zda levný regulátor otáček nepůjde upravit tak, aby se otáčky ventilátoru v PC zvětšovaly s teplotou. Jednoduchá úprava regulátoru je zde popsána. Regulátor ventilátoru není nic jiného, než regulovatelný zdroj napětí 5 až 12 V. Připojením termistoru se výstupní napětí mění s teplotou. Odpojí-li se termistor, zůstane zachována původní funkce regulátoru. Popsaná úprava není zcela optimální, ale je nejjednodušší.
Obr. 1. Originální zapojení regulátoru. Trimren se nastavuje
výstupní napětí od 5 do 12 V
Fig. 1. Original controller schematic.
Variable resistor P adjust output voltage between 5 and 12 V

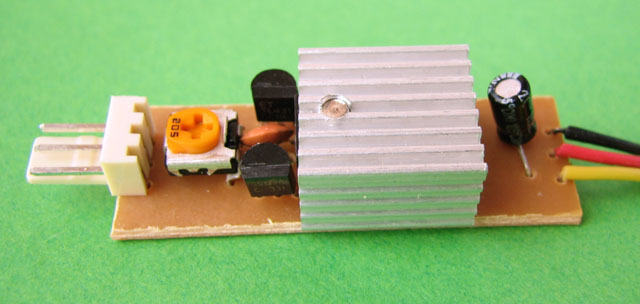

Obr. 2. Regulátor bez krytu...
Fig. 2. Controller without cover...

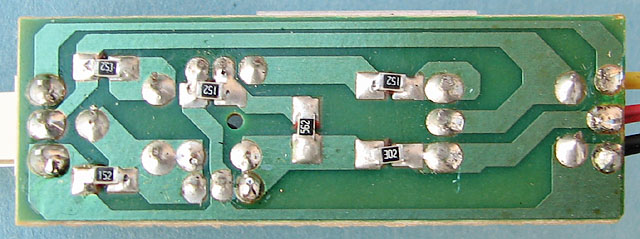

Obr. 3. ... a pohled na desku s plošnými spoji
Fig. 3. ... and PCB wiev

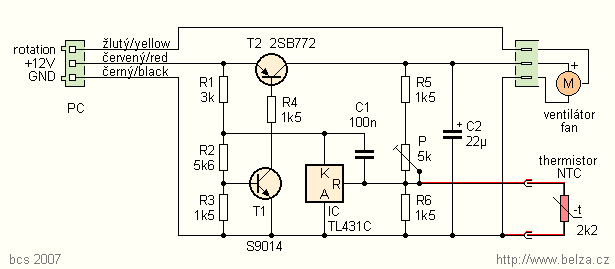

Obr. 4. Do zapojení jsem doplnil termistor - vyznačeno
červeně
Fig. 4. Thermistor aded in circuit - red
line
Obr. 5. Připojení termistoru na desku...
Fig. 5. Thermistor conecting to PCB...

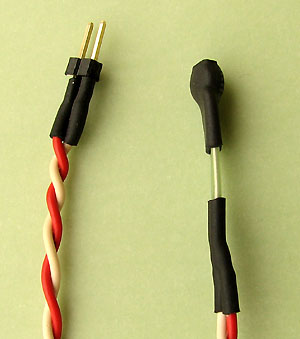

Obr. 6. Termistor ve smšťovací bužírce s kablíkem
Fig. 6. Thermistor in shrink spaghetti
insulation with cable

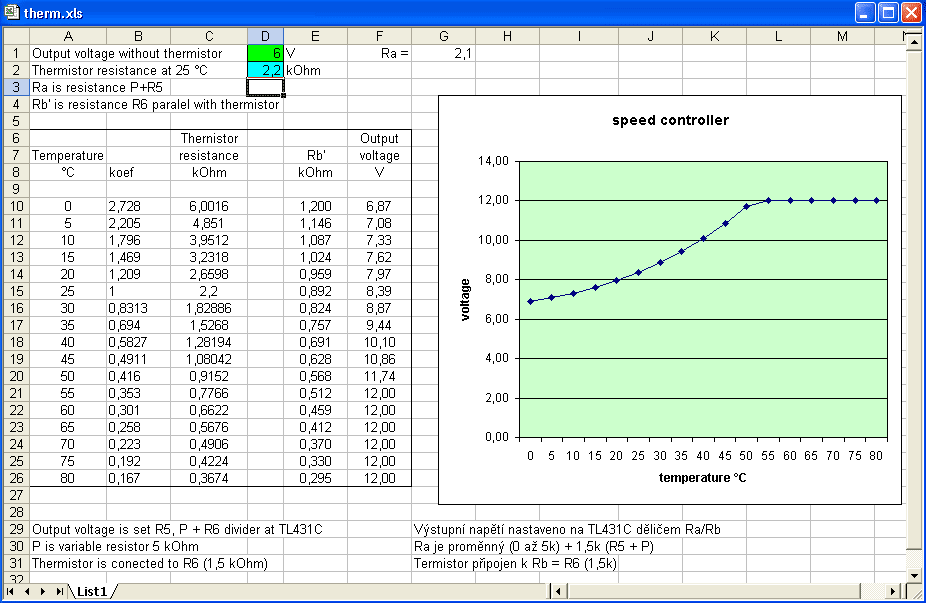

Obr. 7. Stáhněte si tabulku v
Excelu a vyzkoušejte si nastavení regulátoru pro různé
termistory. Výstupní napětí bez termistoru můžete volit od
5 do 12 V, zadává se do zeleného pole. Do modrého pole se
zadává odpor termistoru při 25 °C. Tabulka koeficientů se
může pro různé typy termistorů mírně lišit.
Fig. 7. Download Excel
table a try controller setting for different output voltage and
thermistor resistance. Set output voltage from 5 to 12 V to green
field and characteristic thermistor resistance to blue field.
Coefficient table may be slightly different for various
thermistors.
Jaroslav Belza
29. 11. 2007
28. 4. 2018 - oprava chyby ve schématu
