TL431 (Texas Instruments) and TS431 (Taiwan Semiconductor)

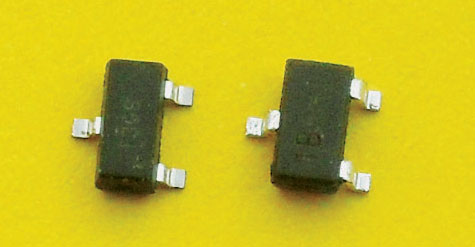

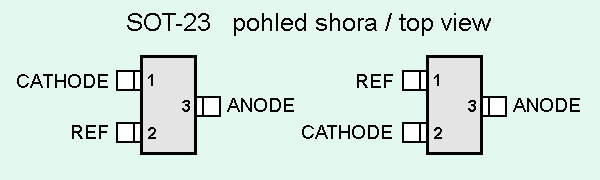

Napěťová reference – stabilizátor TL431 a jeho klony jsou jedním nejvíce rozšířených IO, podobně jako časovač NE555. Nejčastěji ho najdete ve spínaných zdrojích a napájecích adaptérech. Pokud navrhujete či osazujete desku se SMD variantou v pouzdře SOT23-3, můžete být nakonec překvapeni nefunkčním výrobkem. Tento IO se totiž vyskytuje ve dvou variantách, které mají vzájemně prohozeny vývody K a REF. Pokud na problém přijdete před osazením, dá se deska zachránit použitím správné varianty obvodu. Když je však již IO zapájen, čeká nás pracná výměna. Na obr. 1 je zapojení vývodů obou variant. Někteří známí výrobci polovodičových součástek nejsou uvedeni, obvod v tomto pouzdře nevyrábějí.
 |
|
| TL431 (TI, Diodes, ST) TL431 (NXP) (Note 1) TL431N-xx (UTC) KIA431B (KEC) TLV431 (TI) LT431W (LITEON) 1) všechny typy nekončící MFDT a MSDT All types without MFDT and MSDT ending |
TL432 (TI, Diodes, ST) TL431 (NXP) (Note 2) TS431 (Taiwan Semiconductor) TL431G-xx (UTC) TL431SF (HTC) KIA431A (KEC) ZR431 (Diodes) LT431R (LITEON) 2) všechny typy končící MFDT a MSDT All types with MFDT and MSDT ending |
Jaroslav Belza
Článek byl otištěn v časopise "Praktická
elektronika" 4/2017 na s. 23
This article was printes in magazine "Praktická
elektronika" 4/2017, page 23
25. 2. 2017
