Zdroj pro LCD hodiny
LCD clock power supply

Mezi různými vraky se mi delší dobu povalovaly hodiny s větším LCD displejem. Když jsem zjistil, že jim skoro nic není, nainstaloval jsem si je v dílně. Hodiny byly původně napájeny jedním knoflíkovým článkem, já jsem však chtěl, abych se již nikdy nemusel starat o jejich napájení. V úvahu připadalo napájení ze sítě se zálohováním baterií nebo akumulátorem. Při síťovém napájení by však byly hodiny buď galvanicky spojeny se sítí (při "kondenzátorovém" zdroji) nebo bych se musel smířit s dalším trvale zapojeným transformátorem v domácnosti, který má i naprázdno spotřebu okolo 1 W. Pro napájení jsem nakonec použil domovní rozvod "zvonkového" napětí. Zapojení na obr. 1 zcela odstraňuje obě výše uvedené nevýhody.

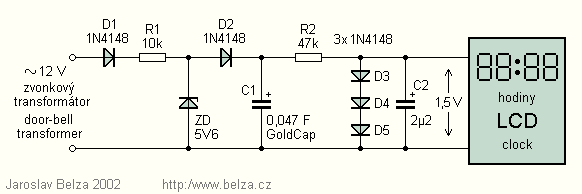

Obr. 1. Zdroj pro hodiny
Fig. 1. Clock power supply

Popis zapojení

Střídavé napětí z transformátoru je jednocestně usměrněné diodou D1 a omezeno Zenerovou diodou na asi 5,5 V. Tímto napětím se nabíjí speciální miniaturní kondenzátor C1 (GoldCap). Tyto kondenzátory jsou vyráběny speciální technologií, umožňující dosáhnout neuvěřitelné kapacity až 1 Faradu. Kondenzátor jsem získal ze staršího autorádia, kde sloužil k napájení paměti předvolených stanic. Protože rádio po několika dnech stejně všechno "zapomnělo", byl v něm kondenzátor nahrazen NiCd akumulátorem, který měl přeci jen větší výdrž. V novějších autorádiích se, pokud vím, tento způsob již nepoužívá a paměť je zálohována trvalým napájením z autobaterie. Kondenzátory GoldCap mají maximální napětí 5,5 V a smějí být vybíjeny a nabíjeny jen proudy do několika mA, jinak se zničí. V mém zapojení kondenzátor zálohuje chod hodin při výpadku síťového napětí. Z kondenzátoru se odebírá napětí přes R2 a je diodami D3 až D5 stabilizováno zhruba na 1,5 V. Kondenzátor je schopen při přerušení dodávky proudu napájet hodiny po dobu několika hodin. Největší zátěž představuje stabilizátor, vlastní odběr hodin je zanedbatelný. Po úpravě by asi bylo možné nahradit poněkud exotický C1 akumulátorem RAM.

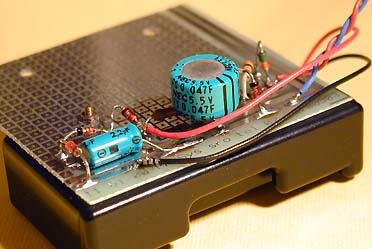

Zdroj jsem realizoval z toho co bylo po ruce na kousku univerzální desky. K plné spokojenosti slouží již několik let.

Jaroslav Belza

26. 3. 2002
