Reproduktory k PC Encore P-401
Encore P-401 PC speakers

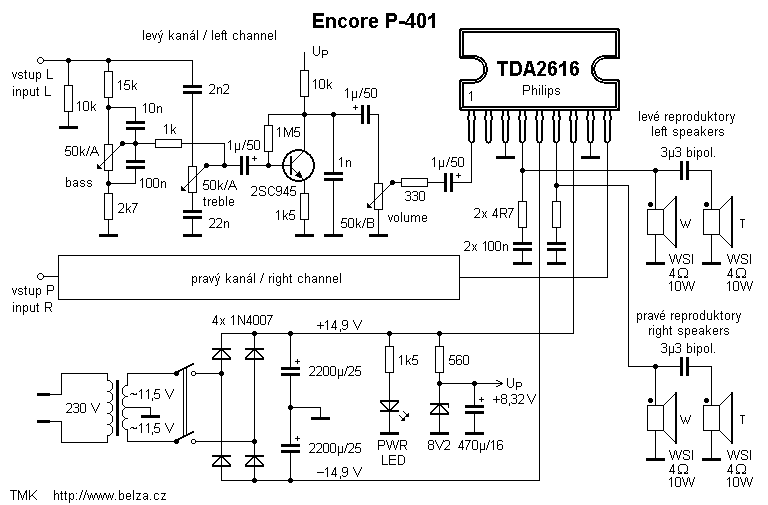

Obr. 1./ Figure 1.

Na obr. 1 je schéma aktivních reproduktorů Encore P-401. Schéma vám může posloužit při opravě nebo jako inspirace pro stavbu vlastního zesilovače. Pokud vstup tohoto zesilovač připojíte na výstup pro sluchátka (zvuková karta, walkman, discman ...) je všechno v pořádku. Pro jiné případy by mohl vadit malý vstupní odpor, navíc kmitočtově závislý podle nastavení korekcí. Pak by bylo vhodné předřadit ještě sledovač s tranzistorem nebo OZ. Zesilovač má na můj vkus nedostatečně dimenzované usměrňovací diody a filtrační kondenzátory, výrobce zřejmě nepředpokládá trvalý provoz s maximálním výkonem. Tranzistor má označení H945, pravděpodobně se jedná o 2SC945 (n-p-n; 60 V; 0,1 A; 0,25 W; 250 MHz), tranzistor obdobných vlastností jako BC548, BC238 nebo československé KC... . Nejdůležitější parametry výkonového zesilovače TDA2616 jsou v tabulce, zapojení vývodů na obr. 2. Zajímají-li vás podrobnosti, stáhněte si u Philipse katalogový list.

Nejdůležitější parametry TDA2616 Basic characteristics Napájecí napětí Supply voltage range ±7,5 až / to ±21 V Klidový proud Total quiescent current 40 mA (±16 V) Výstupní výkon Output power 12 W (8 Ohm, ±16 V, 0,5 %) Zesílení / Voltage gain 30 dB

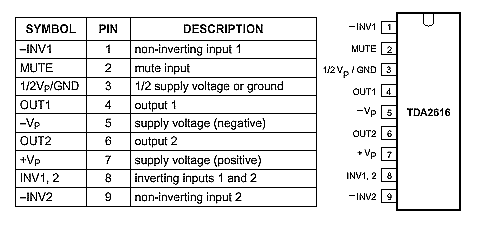

Obr. 2. Vývody TDA2616 Figure 2. Pin configuration

Tyto reproduktory jsem uvnitř sice neviděl, koupil jsem je však asi před rokem v ZERU švagrovi a mohu potvrdit, že hrají docela slušně. Pozor - stejně vypadající reproduktory lze koupit i od jiných výrobců, jejich kvalita je bohužel často tragická. Tyto šmejdy poznáte i tak, že jsou podezřele lehké - obyčejné chrchláky s malým magnetem a malý (= nedostačující) transformátor napájející zesilovač s mnohem menším výkonem. Výškový reproduktor většinou nemají. Takhle se napálil jeden můj kamarád.

Zapojení dodal Tomáš (TMK), poznámkami opatřil Jaroslav Belza

Dosud nepublikováno

2. 12. 2000
