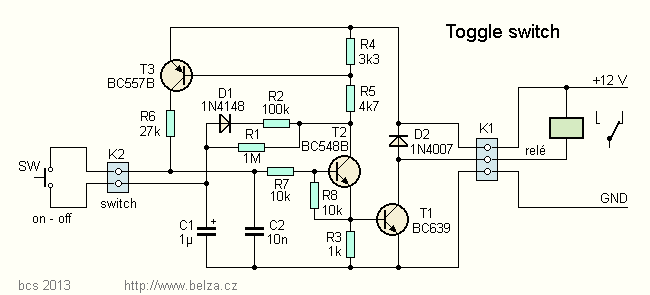

Obr. 1. Zapojení sínačeon-off
Fig. 1. Toggle on-off switch
O tento obvod mne požádal kamarád, který potřeboval cosi
spínat ve svém autě, k dispozici však měl jen spínací
tlačítko. Zapojení, realizujících požadovanou funkci, lze
vymyslet celou řadu (s logickými obvody, s časovačem 555, s
mikrokontrolérem, relé...), ale většina by vyžadovala
ještě stabilizátor na menší napětí, což by jednoduchý
obvod zkomplikovalo. Zvolil jsem proto nakonec zapojení s
tranzistory, které stabilizátor nepotřebuje, má prakticky
nulovou spotřebu v klidu a je odolné vůči napěťovým
špičkám, které se mohou v palubní síti vozu objevit.
Zapojení obvodu je na obr. 1. Po připojení napájecího
napětí jsou všechny tranzistory uzavřeny a kondenzátor C1 se
nabije na napětí blízké napájecímu. Po stisku tlačítka se
toto napětí přivede přes rezistor R7 na bázi tranzistoru T2,
tranzistor T2 se otevře a přes R5 následně i tranzistor T3.
Proud, který začne procházet rezistorem R6, pak udržuje oba
tranzistory sepnuté. Po uvolnění tlačítka se C1 vybije
(přes D1, R2 a R1) a při opětovném stisku se nyní
tranzistory naopak uzavřou. Proud procházející rezistory R1 a
R2 nestačí na změnu stavu obvodu, pokud podržíte tlačítko
déle stisknuté. Pokud je T2 sepnutý, teče procházející
proud do báze T1, T1 se také otevírá a relé sepne. Bylo
použito automobilové relé s odporem cívky 79 Ohm. Spínat lze
např. i žárovku (LED) nebo ventilátor s napájecím proudem
do 100 mA. Kondenzátor C2 filtruje případné napěťové
špičky na přívodech od tlačítka. Propojení s tlačítkem
by i tak mělo být krátké, přívody doporučuji navíc
zkroutit.
Jaroslav Belza
Článek byl otištěn v časopise "Praktická
elektronika a Amatérské Radio" 9/2012 na s. 28 pod
značkou VH
This article was printes in magazine "Praktická elektronika
a Amatérské Radio" 9/2012, page 28, signed VH
5. 1. 2013
