Na obr. 1 vysílač, na obr. 2 přijímač dálkového ovládání s mikrokontroléry PIC12C508. Souprava umožňuje přenos pěti povelů. Mikrokontroléry realizují kodér a dekodér povelu, pro vlatní přenos jsou použity vf moduly pro bezlicenční pásmo 433 nebo 866 MHz. Použil jsem moduly Aurel, lze použít i jiné vf moduly nebo i infra. Vysílač a příjímač mají vlastní originální kód, takže fungují jen spolu. Dálkové ovládání se hodí např. jako bezdrátový zvonek nebo pro bezdrátové zapínání světla. Program pro mikrokontroléry je zde. Při programování připojte interní oscilátor a vývod resetu trvale k Vcc. Zvolte nějaké id, shodné jak na vysílač i přijímači. Toť při programování vše.

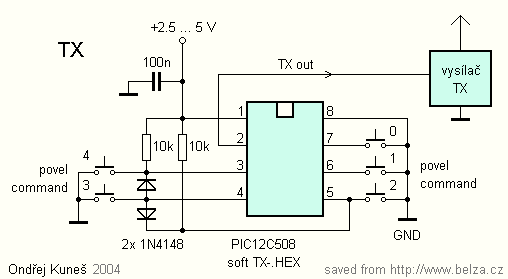

Obr. 1. Vysílač povelů
Figure 1. Command transmitter

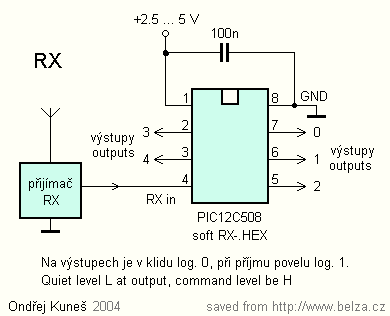

Obr. 2. Přijímač povelu
Figure 2. Command receiver
Zapojení pochází ze stránky http://jap.hu/electronic/codec-v4.0.html , kde najdete i další podrobnosti.
Ondřej Kuneš, e-mail: daffyx(at)tiscali.cz

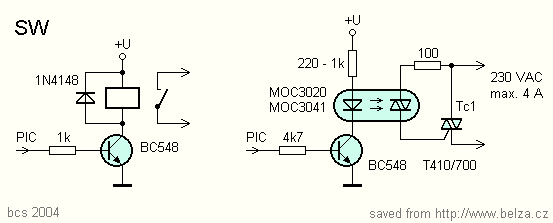

Obr. 3. Výstupní spínače
Figure 3. Output switches
Dovolil jsem si přidat dvě zapojení spínačů, připojitelných k přijímači DO. Po vlastních zkušenostech s vf moduly Telecontrolli (prodává např. SEA- Praha), které jsou citlivé na zvlnění napájecího napětí, doporučuji napájet přijímač a PIC ze stabilizovaného zdroje (78L05, HT1050 apod.) a napájení spínače (+U na obr. 3 připojit před stabilizátor. Cívku relé volte podle napájecího napětí, rovněž odpor rezistoru v sérii s LED optotriaku zvolte podle napětí tak, aby LED tekl proud 10 až 20 mA u MOC3020 nabo MOC3041, resp 5 až 10 mA u MOC3043.
